Беседка из профильной трубы своими руками: пошаговая инструкция с фото

Мало кто будет спорить, что беседка — прекрасное место для отдыха на даче. Каждый стремится сделать её максимально эффектной и удобной. Одно из главных решений, принимаемых в строительстве, состоит в выборе материала для основы постройки.

Профильная труба — один из самых используемых материалов для возведения беседки. Благодаря ряду особенностей, металл является очень практичным для создания подобной конструкции.

В данной публикации хотелось бы рассмотреть все тонкости, с которыми сталкиваются строители при возведении беседки из металлопрофиля.

В первую очередь мы подберём оптимальный материал для работы, а также рассмотрим чертежи и интересные проекты.

На втором этапе будет рассматриваться пошаговая инструкция по строительству. Дополнительно будут указаны идеи по декорированию и комфортному обустройству готовой постройки.

Подготовка к строительству

Выбор профильной трубы

При поиске следует обращать внимание на три важных показателя:

Форма трубы роли особой не играет (квадратная или прямоугольная). Важно, чтобы металл выдержал порывы ветра и не погнулся при первом же касании человека, но в то же время вышел сравнительно недорого. Всегда можно купить трубы весом по тонне каждая, но какой смысл переплачивать?

Адекватные по цене и качеству профильные трубы предлагает ООО «ПК Металлобаза Новосаратовка». На их сайте вы можете изучить ассортимент и сразу же высчитать примерную стоимость вашей беседки. Ссылка на прайс — https://treydmetall.ru/produktsija/sortament-trub/trubyi-profilnyie.

Поэтому исходя из опыта форумчан сайта «ForumHouse», предлагаю следующие размеры и толщину профильной трубы для беседки:

  • Нижнее основание: 60*60*2 мм.
  • Опорные стойки (столбы): 60*40*2 мм или 50*50*2 мм.
  • Верхняя обвязка: 40*40*2 мм.
  • Ферма: 60*40*2 мм.
  • Перила: 40*20*20 мм.

Представленные выше размеры — не минимальные значения. Конструкция из предложенной трубы будет надежной и устойчивой, поэтому чуть-чуть сэкономить на материале можно, но ради безопасности мы не рекомендуем этого делать.

Чертежи с размерами

Так как далее будет рассматриваться строительство определенной беседки, то здесь я решил собрать проекты с разной формой и размерами. Возможно, что представленные чертежи вас впечатлят больше, чем-то сооружение, которое будет строиться на ваших глазах дальше.

Самый интересный проект, по моему мнению, представлен выше. Автор указал абсолютно все размеры сооружения, ввиду чего каркас стал более очевидным для восприятия. Поучаствовать в строительстве даже захотелось .

Фото готовых вариантов

Ниже будут приведены несколько идей, которые вы сможете осуществить у себя на даче. Профильная труба позволяет делать беседки практически любой адекватной формы, причём с отличной устойчивостью и минимальным весом конструкции.

Важно определиться с формой и размерами будущей постройки. Обшить металлическую беседку можно любым материалом, вплоть до профнастила. Из бюджетных вариантов всегда можно использовать поликарбонат.

А вот из-за высокой цены на материал, размеры самого каркаса могут получиться заметно меньше запланированного. Придётся либо платить больше и придерживаться установленного проекта, либо экономить на толщине материала и безопасности, или же уменьшать размеры. В отличие от дерева, с железом всегда какие-то не состыковки по цене получаются.

Этапы строительства

Для пошаговой инструкции я использовал беседку участника форума «ForumHouse» с никнеймом «toly23». Он представил строительство своего проекта в виде фотографий, которые я буду приводить по ходу описания процессов. В итоге беседка должна будет выглядеть следующим образом:

Технические характеристики беседки

Перечислил основные характеристики, а также еще раз привёл размеры на трубы. Толщина всего металла 2 мм.

  • Размеры: 3 на 4 метра.
  • Фундамент: бетонные блоки (12 штук).
  • Крыша: односкатная.
  • Кровля: профнастил.
  • Обшивка стен: профнастил, вагонка, декоративная обрешётка.
  • Нижняя обвязка: труба 60 на 60 мм.
  • Опорные стойки (столбы): труба 60 на 40 мм.
  • Верхняя обвязка: труба 40 на 40 мм.
  • Верхняя ферма: труба 60 на 40 мм.
  • Перила: труба 40 на 20 мм.

Фундамент

После расчистки площадки было сделано фундаментное основание для будущей постройки. Оно состоит из 12 бетонных блоков, сделанных по следующей технологии:

  1. Копаются 12 ямок 20 на 20 см с глубиной 25 см.
  2. Изготавливается опалубка для каждой ямки высотой 12 см (в зависимости от вашего уклона грунта может варьироваться).
  3. Ямки заливаются бетонным раствором.
  4. После нескольких дней застывания опалубка снимается.

Нижняя обвязка

Поверх фундамента укладывается нижнее основание из трубы 60 на 60 мм. Вам понадобятся 3 трубы по четыре метра и 4 трубы по три метра. Центральная труба, как и металл по периметру, должна лежать на бетонных блоках.

Установка вертикальных стоек и покраска каркаса

Каркас состоит из 11 стоек, которые держат крышу и обшивку беседки. В первую очередь необходимо будет сварить 8 основных стоек (4 с одной и 4 с другой стороны), а затем уже приступать к стойкам для двери и той дальней с задней стороны.

Завершающим этапом будет покраска всех металлических поверхностей. Сначала все трубы зачищаются и обезжириваются, а после уже окрашиваются в нужный цвет.

Изготовление крыши и укладка кровли

Технология монтажа односкатной крыши из металла заметно сложнее, нежели из дерева. Для надежности, хозяин беседки предлагает сделать ферму, чтобы скат не прогибался под тяжестью снега.

Для кровли был выбран самый бюджетный вариант — профилированный лист, который прекрасно вписался в общую концепцию беседки, так как стены также будут частично сделаны из профнастила. Крепление осуществляется на кровельные саморезы с резиновой шайбой.

Обшивка стен

Интересное решение было принято в вопросе обшивки. Она состоит из профилированного листа с задних сторон (от крыши и вниз), декоративной обрешётки (от крыши в вниз) на лицевых сторонах и евровагонки (от пола и вверх) по всему периметру.

Евровагонка устанавливается на высоту одного метра. Профлист просто закрывает помещение с задних сторон, на которые никто не смотрит. А обрешётка делается для красоты как раз в самом выигрышном месте.

Для пола можно использовать любые доступные доски, например «сороковку» 40 на 100 на 6000 мм. Как раз шестиметровые доски прекрасно режутся пополам и без остатка укладываются на пол. Сорок штук будет вам как раз впритык для настила пола, хотя есть смысл взять с запасом.

Стоимость материала для беседки (37 000 р.)

Так как постройка собиралась своими силами, то весь бюджет был израсходован только на строительный материал. Вышло около 37 тыс. рублей. Смело закладывайте 40, потому что помимо основного материала можно включить цены на бензин, бракованные элементы, дополнительные электроды и так далее.

Беседка получилась действительно интересной, нестандартной и очень надежной. Даже если не экономить на материале, то получается вот такая конечная стоимость. Для беседки из металла это совершенно недорого.

Видеоинструкция

Строительство в видеоформате предлагает нам канал на youtube «ANT». Технология заметно отличается от той, что предложена выше на фотографиях, но она также имеет место.

Материал ребята не жалеют, даже обрешётку из металлических труб решили сделать .

Дополнения для комфорта и эстетики

Ниже будут перечислены элементы, которые могут дополнить вашу беседку. По большей части это просто декор, но вот мангал или мебель может вам действительно помочь с комфортом.

Установка мангала или барбекю

Отдых без приготовления пищи на углях стал редкостью. Шашлыком уже удивить гостей сложно, но отказываться от него никто не собирается. Поэтому есть смысл задуматься об установке мангала или барбекю.

Профильная конструкция позволяет в некоторых случаях разместить мангал внутри беседки. Обычно для этого приспособлены либо очень большие помещения, либо имеющие непосредственно площадку для жарки мяса.

Декоративные кованные элементы

Если вы хотите дополнительно украсить вашу беседку, то кованный металл сделает это лучше всего. Дорогими считаются сложные архитектурные элементы по типу цветов, животных или абстрактных узоров. Более простой вариант — изогнутые металлические трубы, которые подчеркивают железный каркас постройки.

Озеленение растениями

Так как металл не имеет свойства гнить или серьезно деформироваться (без экстремальных нагрузок), то профильная труба может послужить основой для вьющихся растений. Если вы не планируете обшивать беседку, тогда можно сделать полноценную защиту из живых цветов и растений от света и ветра.

Обрешётка

Деревянная решётка практически всегда будет уместна. Я не видел ещё ни одной беседки, где наклонные рейки смотрелись бы не эстетично (при условии, что закреплены они ровно и надежно).

Помимо декора, у обрешётки есть еще одно интересное свойство: сидящие внутри беседки люди спокойно будут видеть всё, что происходит вокруг постройки. А вот пространство внутри будет скрыто от посторонних глаз.

Мебель

Так как мебель сложно «вшить» в каркас беседки, так как она состоит из стали, то задумываться над её приобретением хозяева начинают уже после строительства. Я бы вам хотел предложить несколько вариантов, которые помогут украсить вашу дачный домик.

Дачная беседка из профильной трубы – проще некуда

Металлические постройки для отдыха отлично зарекомендовали себя благодаря множеству преимуществ. Скорость сборки, долговечность, невысокая стоимость, устойчивость к влиянию внешней среды делают их доступными большинству владельцев дачных участков, а беседки по типовым проектам стандартных размеров вы можете изготовить своими руками.

В этой статье мы расскажем про популярные виды сооружений и материалы для них, представим пошаговую инструкцию создания беседки из металлопрофиля.

Выбор оптимальной формы и размеров

Основной материал, применяемый в строительстве данной конструкции, представляет собой стальные трубы квадратного или прямоугольного сечения. За счет прочности металла нагрузка в постройке распределяется равномерно, имея при этом небольшой вес. Такой профиль удобно подгонять под нужные размеры, а внешний вид беседки будет аккуратным и оригинальным.

Если выбирать трубы для опор, то предпочтение стоит отдать квадратному сечению. Прямоугольный тип лучше приобрести для элементов, менее подверженных нагрузкам (обрешетки, ограждения).

Когда с подбором вида металлопроката вопрос решен, нужно определиться с формой и размерами будущей беседки.

В зависимости от того, какая геометрическая фигура взята за основу каркаса, выделяют несколько видов конструкций. Среди них:

  • квадратные;
  • круглые;
  • шести- или восьмиугольные;
  • прямоугольные.

Наиболее простая технология создания в первом и последнем случае, а вот чтобы получить правильный многоугольник, придется потрудиться, поскольку множество стыков по углам требуют повышенной внимательности.

Пользователи часто ищут :

Если же принято решение изготавливать шестигранную конструкцию, помимо установки опор по периметру рекомендуется закрепить еще одну стойку в середине каркаса. Это дополнение упростит обустройство крыши, создаст нужный угол наклона.

Беседка из профильной трубы имеет два варианта кровли: плоскую и скатную.

Первый тип подойдет для разборных построек, поскольку может не выдержать постоянных нагрузок в виде снега.

Для капитальных сооружений правильным решением станет обустройство одно-, двух- или четырехскатной крыши.

Также следует учесть, что угол ее наклона для большинства регионов колеблется в пределах 45 0 , для южной части страны этот показатель не должен превышать 25 0 .

Разборная и стационарная конструкции

Приступая к составлению чертежа, необходимо сразу решить: будет ли изготавливаться беседка закрытого типа или временное сооружение для летнего отдыха.

Ведь каждая из конструкций имеет свои особенности и преимущества использования:

  1. Разборная . Состоит из профильного каркаса, крышей служит тент, плотный полиэтилен либо пластик. Мало весит. Легко собирается за 2-3 часа. Время применения – с мая по сентябрь. Низкая цена материалов. Не нуждается в фундаменте. Компактная. Быстро монтируется на детали. Не занимает много места при хранении в разобранном виде. Эту беседку по силам собрать одному человеку. Детали можно сварить самостоятельно либо приобрести готовые элементы на заводе или в строительном магазине. Такой тип конструкции подойдет и для дачной перголы.
  2. Стационарная . Представляет собой полноценный садовый домик, предназначенный для круглогодичного использования. Это надежная защита от любых воздействий внешней среды. Срок службы неограничен. В дополнение к металлическому каркасу могут использоваться кирпич, дерево, камень. Заливка фундамента обязательна. Требует тщательной разработки проекта. В такую беседку можно установить мангал, печь или камин. Нет ограничений и в выборе дизайна интерьера. Но у такой постройки есть существенные минусы: высокая себестоимость проекта, длительный срок изготовления, чаще всего необходимо привлекать в помощь специалистов.

Для постоянного применения в семейном кругу достаточно будет построить небольшую стационарную беседку размерами 3х3, 4х4 м.

Ниже предлагаем краткие рекомендации по созданию такого сооружения вручную.

Подготовка необходимых материалов, инструментов

Кроме качества выполненных строительных работ, долговечность конструкции зависит от правильно подобранного сочетания материалов каркаса, крыши, пола, стен. Да и про эстетичный внешний вид беседки забывать не стоит.

В зависимости от бюджета проекта и направления дизайна сооружения для стен подойдет:

  • стекло;
  • сотовый поликарбонат;
  • дерево;
  • ковка;
  • профильная труба.

На пол можно приобрести:

  • обрезные доски;
  • натуральный или искусственный камень;
  • тротуарную, керамическую плитку.

В качестве кровельного материала допускается применение:

  • черепицы;
  • ондулина;
  • поликарбоната;
  • профлиста;
  • металлочерепицы;
  • тента.

Для столбчатого основания необходимо запастись бетоном М200. Если в чертеже указан ленточный фундамент, нужно приобрести доски для создания опалубки и проволоку для армирования. Также следует не забыть добавить в список стройматериалов защитные растворы: антикоррозийное средство – для металла, антисептик – для дерева.

Что касается количества труб, то эта цифра требует точного расчета, чтобы потом не пришлось переплачивать за доставку и лишний материал.

Для создания небольшой дачной беседки нужно подготовить:

  • бетон М200;
  • щебень;
  • песок;
  • грунтовку;
  • уровень;
  • сварочный аппарат с электродами 3 мм;
  • профильные трубы 4х4, 4х2, 2х4 см;
  • болгарку;
  • ручной бур;
  • кувалду;
  • битум.

Если опыт сварочных работ отсутствует, рекомендуется приобрести трубы прямоугольного сечения. Специалисты же справятся с круглыми трубами, поскольку соединение их по углам сваркой требует внимательности и аккуратности швов, да и по цене они дешевле первого вида.

Пошаговая инструкция по созданию беседки

Для примера рассмотрим строительство открытой конструкции 3х5 м со столбчатым фундаментом и двухскатной кровлей.


  • Разработка чертежа

    Составление схемы будущей конструкции предусматривает точный расчет ее размеров, расхода материалов, месторасположения, вида фундамента, изображения крепежа отдельных элементов, выбора типа кровли.

    Правильно будет сделать сразу несколько эскизов беседки с разных ракурсов, чтобы оценить все нюансы предстоящих работ.

    Что касается выбора подходящего участка, то такая беседка хорошо смотрится рядом с бассейном, в саду или рядом с домом.

    Если же планируется установка отопительно-варочного устройства внутри помещения в виде мангала или барбекю, то это также необходимо внести в проект. Под такое изделие может потребоваться отдельный фундамент, а в закрытых беседках следует правильно выбрать место под него и при изображении крыши предусмотреть расположение дымохода.

    Читайте также:  Как отрезать болт без болгарки

    С учетом требований пожарной безопасности, не рекомендуется делать настил кровли из поликарбоната, ПВХ. Предпочтение стоит отдать металлочерепице, профлисту, а дымоходная труба должна быть хорошо теплоизолирована.

    В открытых постройках нет необходимости обустраивать дымоход, поэтому особых ограничений в выборе кровельного материала нет.

    Нужно помнить, что любые видоизменения конструкции должны быть зафиксированы в чертеже согласно действующему законодательству.

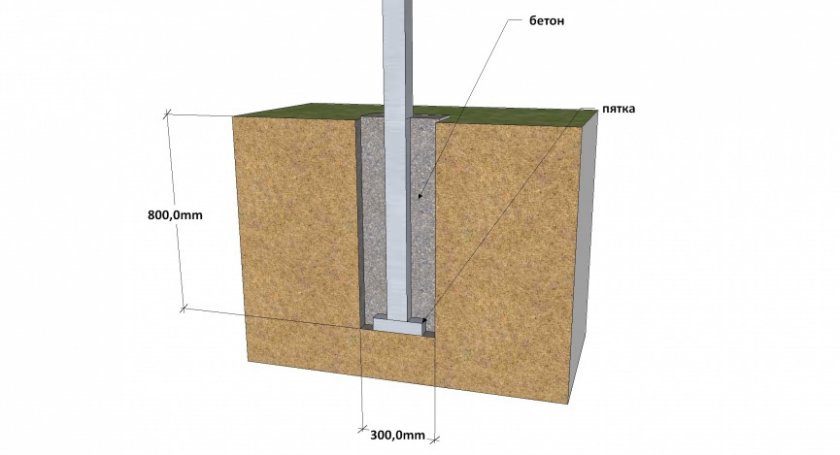

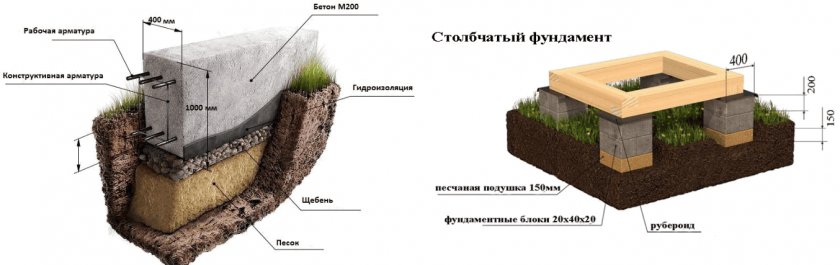

    Выбор типа фундамента

    Под небольшую беседку с металлическим каркасом на песчаном либо скальном грунте достаточно будет столбчатого фундамента. Хозяевам, желающим установить внутрь мангал, следует залить ленточное основание. Для болотистых нестабильных почв подойдет свайный тип.

    После разметки участка верхний слой грунта рекомендуется удалить. Площадку выровнять. По углам пробурить отверстия на глубину 50 см. На дно насыпать 15 см песка и щебня. Утрамбовать. В ямы установить трубы по уровню. Заполнить их бетонным раствором. Срок застывания 1-2 недели.

    Сборка каркаса

    Для установки конструкции необходимо заранее нарезать 6 труб с размерами стенок 4*4 см по 3 м длиной и 4 трубы 4*2 см по 5 м каждая. Нижняя обвязка к стойкам выполняется на высоте 80 см от земли, расстояние крепежа верхней обвязки от будущей крыши также составляет 80 — 90 см. Чтобы избежать перекоса каркаса, на одной из несущих опор делается метка на указанной высоте. Ее нужно отметить и на других трубах.

    По завершении замеров каждый элемент крепится с помощью сварки. Для устойчивости верхней обвязки следует приварить к ней две поперечные трубы и только потом приступать к обустройству крыши.

    Настил кровли

    В создании верхней части конструкции используется профильная труба 2х4 см. Предварительно нужно нарезать три штуки по 5 м длиной, восемь – по 2 м, четыре – по 3 м. Согласно размерам беседки варится прямоугольник.

    Два куска по 2 м прикладываются к меньшей стороне фигуры и привариваются между собой так, чтобы края труб выступали за пределы всего каркаса постройки на 5 см. Остальные 6 отрезков крепятся по такой же схеме. Шаг между элементами должен быть одинаковый.

    Для усиления фермы рекомендуется снизу приварить две поперечные трубы, а сверху – одну продольную.

    Полученный каркас крыши нужно поднять и закрепить его сваркой к обвязке. Места сварки зачищаются. На каркас наносится защитный раствор. Завершающий этап – монтаж кровельного материала. Крыша может быть из поликарбоната, профлиста, шифера. Вырезаются листы нужных размеров, крепятся к конструкции саморезами.

    Чем обшить стены

    В отделке открытой беседке гармонично смотрится обрешетка из дерева с вьющимися растениями в виде винограда или роз по бокам конструкции. А те хозяева, которые умеют обращаться с железными прутьями и другими металлическими элементами, могут оригинально украсить каркас интересными коваными фигурами.

    Более наглядно это видно на фото:

    Также можно просто закрепить вместо стен листы цветного или прозрачного сотового поликарбоната или обшить стены вагонкой, влагостойкой фанерой. Все зависит от ваших предпочтений и финансовых возможностей.

    По необходимости внутрь помещения проводится электричество. Из мебели устанавливается стол со стульями или лавочками.

    Владельцам дачным участков, желающим быстро получить интересную недорогую беседку с длительным сроком службы, стоит взять за основу именно профилированные трубы, и, следуя рекомендациям, попробовать вручную создать свой авторский шедевр.

    Как своими руками построить беседку из профильной трубы?

    Грамотно спроектированная и умело построенная беседка из профильной трубы может стать изысканным украшением дачного участка. И только красотой дело не ограничивается. Это сооружение сочетает в себе прочность и надежность.

    Для того, чтобы беседка из профиля воплотила в себе все эти качества, к процессу ее строительства нужно подойти ответственно и вдумчиво. Значение имеет каждый этап, от выбора места до финишной отделки. Рассмотрим пошагово, как своими руками сделать легкое, изящное и практичное сооружение, которое время в течение многих лет будет удобным местом для отдыха всей семьи и гостей.

    Почему именно из профиля?

    Металлопрокат с сечением прямоугольной формы на рынке появился относительно недавно. Сегодня этот материал находится на пике популярности среди частных застройщиков.

    Обусловлено это тем, что профильные трубы имеют существенных преимуществ:

    • Заготовки имеют квадратное или прямоугольное сечение. Такая конфигурация удобна для стыковки отдельных деталей, чего нельзя сказать об арматуре, уголках или круглых трубах.
    • Легкость. Полые внутри ламели весят меньше монолитных изделий. При этом, они значительно превосходят их по прочности за счет углов, играющих роль ребер жесткости. Профильные трубы обладают достаточной прочностью, чтобы из них делать мебель и ограждения.
    • Универсальность заготовок. Они используются для создания несущих конструкций, испытывающих самые сильные нагрузки, в качестве соединительных деталей и декоративных элементов.
    • Простота обслуживания. Гладкие плоскости удобно чистить от грязи и ржавчины. На них хорошо ложится грунтовка и краска.
    • Прочность прямоугольной конструкции из профильных заготовок. Готовые сооружения без повреждений и разрушений выдерживают вертикальные и горизонтальные нагрузки. На них не воздействуют сезонные подвижки грунта.

    Немаловажным фактором является и пожарная безопасность. Даже если на участке произойдет пожар, то каркас и крышу он не затронет. Металл сохранит свою структуру и конфигурацию.

    Выбор формы и размеров

    Выбор конструкций беседок для самостоятельной сборки сегодня необычайно велик и разнообразен. Решение в пользу той или иной модели принимается исходя из наличия свободного места на участке, его ландшафта и оформления.

    Большую беседку следует возводить только в тех случаях, когда она будет использоваться для приема гостей, приготовления и приема пищи в летнее время. В такую постройку можно поставить мебель, бытовую технику, печь и мангал.

    Соединить дом и летнее строение можно с помощью перголы. Это легкое и изящное сооружение эффектно и практично соединит два сооружения в единый ансамбль. Пускают по ним орешник, виноград, вьющиеся цветы и растения. Практичным решением является выращивание некоторых сортов помидоров, имеющих оригинальные и красивые плоды.

    Беседки из профтрубы имеют разнообразную форму. Делают их квадратными, прямоугольными и в виде многогранника. Не менее разнообразный выбор конфигурации крыши.

    1. односкатной;
    2. двускатной;
    3. выпуклой;
    4. вогнутой;
    5. комбинированной.

    Для кровли беседки используется шифер, гибкая и керамическая черепица, профнастил и листовой металл. Популярностью пользуются строения с кровлей из поликарбоната.

    Внутренняя и внешняя облицовка делается из материалов, устойчивых к влаге и ультрафиолету.

    Используется натуральная древесина, пластик, рейки, водостойкая фанера. Привлекательно и оригинально смотрятся беседки, внешнее обрамление которых оформлено из винограда. Помимо красоты, такое решение имеет и практическое применение в плане кулинарии.

    Разборная или стационарная?

    Принимая решение о том, как сделать беседку из профильной трубы, желательно сразу определиться с типом ее подвижности. Если строительство будет проводиться там, где люди живут постоянно, то целесообразно возводить стационарное сооружение. Для этого потребуется обустраивать фундамент, полы и постоянные стены. Сборка проводится быстро, так как соединение деталей каркаса осуществляется сваркой.

    Бетон и железобетон придадут строению высокую прочность, оно будет крепким и долговечным.

    Разборные беседки делают в тех случаях, когда дача не охраняется, а владельцы появляются на участке эпизодически. Сборные конструкции сложнее собрать, но потраченное время и вложенные усилия окупаются. На период холодов стальные конструкции изолируются от дождя и снега. Владельцы участка могут не опасаться вандалов, которые могут распилить каркас на металлолом.

    Подготовка материала и инструментов

    Для строительства потребуются такие инструменты:

    • уровень;
    • рулетка;
    • болгарка с дисками по металлу;
    • электрическая дрель;
    • сварочный аппарат;
    • набор отверток;
    • гаечные ключи;
    • наждачная бумага;
    • малярная кисть.
    • профильные трубы сечением 40×40 мм и 40×20 мм;
    • песок, мелкий щебень и цемент;
    • грунтовка для железа;
    • металлические уголки;
    • акриловая краска;
    • гудрон;
    • отделочный материал.

    Если в качестве кровельного материала и отделки стен выбран сотовый поликарбонат, то потребуется набор специальных крепежных метизов.

    Каким должно быть место установки

    Для разборного строения этот фактор не имеет большого значения, так как его легко перемещать по участку. Что касается стационарного сооружения, то следует придерживаться строительных норм и правил.

    Место для установки нужно выбирать с учетом таких требований:

    • на возвышенности, чтобы предотвратить подтопление;
    • отсутствие подземных коммуникаций;
    • не ближе 3 метров от опасных в пожарном отношении построек;
    • возможность обустройства дорожки для свободного прохода;
    • на отдалении 15 метров и более от туалета.

    Выбирать место строительства стоит с перспективой, чтобы не демонтировать беседку для возведения гаража, бани или другого объекта.

    Какие материалы лучше использовать

    Основой строения является стальной каркас. Его собирают из профильных заготовок с толщиной стенок не менее 2 мм. Изделия с более толстыми стенками стоят значительно дороже, работать с ними тяжелее, а практический эффект невелик.

    Чтобы уменьшить расходы на материалы, можно для перемычек и декоративных элементов использовать круглые водопроводные трубы. Стоимость их значительно ниже, а прочность высокая.

    Что касается разборных сооружений, то для их сооружения можно использовать алюминиевый профиль. Этот металл в 3 раза легче стали, но и значительно дороже.

    Расчет веса трубы

    Данное мероприятие проводится при проектировании разборного сооружения или строительстве на неустойчивом грунте.

    Для проведения подсчетов необходимо иметь чертежи с размерами и знать вес одного погонного метра профильной трубы. Если общий вес каркаса превышает предельно допустимую на грунт нагрузку, то стальные стропиламожно заменить легким и прочным деревянным брусом. При проектировании разборной беседки ее целесообразно разбить на модули, которые можно поднимать и переносить в одиночку.

    Расчет других материалов

    Продуманное планирование стройки имеет непосредственное влияние на ее смету и время проведения. Одинаково нежелательно наличие излишков или нехватка материалов.

    Проводится расчет по таким направлениям:

    • фундамент;
    • каркас;
    • крыша;
    • отмостка;
    • пол;
    • соединительные элементы;
    • внешняя и внутренняя отделка.

    Отдельно подсчитывается потребность в расходных материалах. Необходимо иметь достаточный запас электродов, сверл, отрезных и шлифовальных дисков.

    Пошаговая инструкция

    Сделав выбор конструкции и материалов, необходимо спланировать работу. Ее началом является составление проектной документации.

    Сделать чертеж беседки из профильной трубы можно самостоятельно, привлечь к этому специалиста или купить уже готовый проект.

    Проект, чертеж или схема

    При самостоятельном планировании строительства лучше сделать общий эскиз и несколько схем, раскрывающих его детали. Так будет значительно проще составить смету и провести расчет необходимых материалов.

    Схемы проекта могут содержать такую информацию:

    1. фундамент;
    2. вертикальные стойки;
    3. верхняя (нижняя) обвязка;
    4. конструкция крыши;
    5. облицовка пола, стен и кровли;
    6. прохождение электрических проводов, светильники, розетки и выключатели.

    После проверки проекта и закупки материала можно начинать строительство.

    Выбор фундамента

    Основа для беседки делается в обязательном порядке, даже если это сооружение сборное и переносное. От качества выполнения основания зависит устойчивость строения к колебаниям грунта и прочим нагрузкам.

    Существуют такие типы фундамента, которые делаются для беседок различного веса и размера:

    • монолитный плитный;
    • ленточный;
    • столбчатый;
    • свайный (винтовой или трубный).

    Наиболее распространенным является легкий ленточный фундамент, внутри которого укладывается тротуарная плитка.

    Разметка

    Размечать место нужно с помощью рулетки, шнура и кольев. Сначала вбивается один кол, от которого прокладываются линии, определяющие стороны беседки. После их определения выверяется правильность формы по диагоналям. Коррекция проводится до тех пор, пока все показатели не станут соответствовать расчетным. После этого снимается верхний слой грунта и выравнивается дно котлована.

    Яма для фундамента или опор

    В зависимости от выбранного типа фундамента делается котлован определенной конфигурации:

    1. Для столбчатого выкапываются ямы глубиной до 120 см (ниже точки промерзания). Сделать ямы можно ручным буром.
    2. Для монолитной плиты отрывается котлован, внутрь которого укладывается арматура и заливается бетон.
    3. Под ленточный выкапывается фундамент с последующей установкой опалубки.

    Во всех случаях на дно котлована засыпается песок и гравий, а внутренняя площадь накрывается геотекстильной тканью против сорняков.

    Сборка каркаса

    Этот процесс проводится в такой последовательности:

    • Устанавливаются опоры. Они опускаются и бетонируются в ямах или прикручиваются к вмурованным закладным.
    • Делается верхняя обвязка. После этого каркас становится цельным и обретает прочность. Для предотвращения перекоса прогоны обвязки усиливаются поперечинами.
    • Сборка каркаса и крыши. Независимо от выбранной конфигурации, она делается так, чтобы скаты выступали за фундамент минимум на 20 сантиметров.

    Перед монтажом следующих конструкций металл зачищается, грунтуется и красится.

    Делаем пол

    Обустраивается пол несколькими способами:

    1. Укладывание тротуарной плитки на подушку из песка и гравия.
    2. Шлифовка и покрытие бетонной плиты цветной пропиткой.
    3. Выкладывание керамической плитки на цементное основание.
    4. Сооружение настила из досок, укладываемых на лаги, прикрученные к каркасу.

    Если в беседке планируется установка мангала, то нужно выбирать безопасный в пожарном отношении материал.

    Настил кровли

    Крепление кровельного материала к стальным стропилам проводится напрямую или с использованием промежуточных прокладок.

    Варианты могут быть следующими:

    • поликарбонат — на уплотнители и соединительные профили;
    • профнастил — непосредственно на стропила;
    • шифер — на обрешетку из деревянных реек;
    • гибкая черепица — на плотную сплошную основу из ДСП или фанеры.

    С нижней стороны крыша обшивается только в том случае, если укладывается утеплитель или под кровлей делается чердак.

    Обшивка стен

    Обшиваются все стены, одна, две или три. Выбор зависит от того, какая беседка: зимняя или летняя.

    В случае зимнего варианта используется гипсокартон, панели из пластика или МДФ. Внутри них укладывается утеплитель из минеральной ваты.

    Неплохим решением является использование матового или цветного поликарбоната. Этот материал создает эффект легкости и открытого пространства, одновременно скрывая от посторонних глаз внутреннюю часть беседки.

    Внутренняя отделка

    Изнутри помещение рекомендуется отделывать материалами, устойчивыми к сырости и низким температурам. Аналогичные требования относятся и к мебели. Лучше установить изделия из пластика, ротанга, стекла и цветного металла.

    Плафоны должны быть закрытыми и герметичными.

    Внешняя отделка

    Снаружи стены и перегородки отделываются в соответствии со вкусами владельцев участка. Варианты существуют самые разнообразные — кованая решетка, лепнина, раскрашенная ОСП или гладкий шифер. Главное, чтобы беседка гармонировала с окружающей обстановкой.

    Видео процесса

    Просмотр видео этапов строительства беседки, будет хорошим уроком для начинающих мастеров.

    На этом все, если наша статья вам пригодилась — делитесь ею в соцсетях с родными и близкими. До новых встреч!

    Беседка из профильной трубы: строительство с применением

    В данной статье мы поведаем о том, как строится беседка из профильной трубы своими руками. Помимо этого, мы рассмотрим изюминке подбора стройматериала. Итак, в первую очередь определимся с тем, из чего будем строить.

    Выбираем стройматериал

    Сейчас подобрать подходящий чертеж беседки из профильной трубы не представляется чем-то особенно сложным, куда проблематичнее подобрать тот строительный материал, который в течение долгосрочного применения под открытым небом не потеряет начального эксплуатационных качеств и внешнего вида.

    Читайте также:  Расчет профильной трубы: масса и изгиб

    Профильные трубы считаются хорошим решением для постройки дачных беседок.

    Выбор для того чтобы материала неслучаен, потому, что ему характерны следующие преимущества:

    • повышенная жёсткость за счет прямоугольной либо квадратной формы поперечного сечения;
    • устойчивость к коррозии при верной предэксплуатационной подготовки;
    • доступная цена, в сравнении с другими строительными материалами;
    • простота механической обработки и, как следствие, сжатые сроки проведения монтажных работ;
    • возможность изготовления беседок с конфигурацией разной сложности.

    Профильная труба, из которой мы будем строить беседку – это разновидность полого металлопроката с прямоугольной формой поперечного сечения. (См. кроме этого статью Гараж из профильной трубы: изюминки.)

    В большинстве случаев, эта разновидность металлопроката изготавливается с применением углеродистых низколегированных сталей типа 09Г2С либо Ст3СП. Реже, профильные трубы изготавливаются с применением нержавеющей стали.

    Принципиально важно: Нержавейка отличный материал, поскольку ему не угрожает коррозия, но цена нержавеющего каркаса для беседки будет высока. Помимо этого, металлопрокат из нержавейки на порядок сложнее в обработке в сравнении с простой сталью.

    Профильная труба изготавливается способом холодного либо тёплого формования из заготовки с круглым сечением. Готовое изделие обязательно подвергается опробованиям с целью распознать вероятные нарушения целостности продольного шва. Как раз исходя из этого вы имеете возможность не сомневаться в том, что ваша беседка будет устойчива к механическим нагрузкам.

    Выбираем конфигурацию строения

    В случае если задаётесь вопросом, как сделать беседку из профильной трубы в первый раз, то лучше выбрать несложную конструкцию без каких-либо сложных украшений. Пускай это будет нижняя и верхняя обвязка, соединенная несколькими вертикальными стойками, и двускатная крыша из поликарбоната.

    В случае если имеется навыки работы с металлом, возможно выбрать вариант увлекательнее и попытаться воплотить в действительность предложенный потом чертеж.

    Эта конструкция выполнена с нижней и верхней обвязкой в виде пентагона, причем верхнюю обвязку для особенного эстетического результата возможно сделать шире нижней.

    Пожалуй, самый уникальный и одновременно простой в исполнении вариант каркаса является конструкцией с округлой кровлей. Конструкция успешна, поскольку ее будет несложно покрыть одним большим страницей поликарбоната и оборудовать дощатыми скамьями.

    расходные материалы и Инструменты

    Монтаж профильных труб может осуществляться двумя методами:

    • при помощи болтового соединения;
    • при помощи сварных швов.

    Что выбрать при постройке беседки на приусадебном участке?

    В случае если имеется внушительный опыт и инверторный сварочный аппарат со всеми сопутствующими аксессуарами, то сварка представляется хорошим вариантом. В случае если опыта сварочных соответствующего оборудования и работ нет, целесообразно применять болтовое соединение. (См. кроме этого статью Сварка труб встык: особенности.)

    И в том и в другом случае потребуются такие инструменты как:

    • УШМ (болгарка);
    • электродрель с функцией шуруповерта и комплект сверл;
    • струбцины;
    • измерительное оборудование, включая уровень и рулетку.

    Кроме труб, из которых будет планировать каркас, пригодится листовой поликарбонат, саморезы для его монтажа, и инструмент и лакокрасочные материалы для их нанесения.

    Приступаем к постройке

    Инструкция сборки каркаса не представляет собой ничего сложного, основное функционировать поэтапно:

    • Размечаем на трубах размер, по которому будет проводиться нарезка;
    • Вставляем в болгарку диск для резки металла и режем трубы на заготовки нужного размера.
    • Сборку начинаем с нижней обвязки и для начала зачищаем металл на участках предполагаемого соединения до полного отсутствия ржавчины.
    • После этого соединяем элементы нижней обвязки струбцинами и варим стыки.
    • На угловых соединениях привариваем вертикальные опоры.

    Принципиально важно: Приваривая опоры, вертикальность позиционирования определяем угольником довольно нижней обвязки, а не водяным уровнем, потому, что площадка, на которой выполняется монтаж, возможно неровной.

    • На следующем этапе варится верхняя обвязка, процесс фактически не отличается от сборки нижней обвязки.
    • Потом приваливаются направляющие, к каким будем крепить листовой поликарбонат.
    • По окончании того как главная конструкция собрана, привариваются направляющие для монтажа дощатых скамей. Для изготовления таких кронштейнов несложнее применить не профильную трубу, а железный уголок.
    • На следующем этапе, применяя электродрель, высверливаем отверстия в направляющих, на которых будут монтироваться скамьи.
    • Затем переходим с дрелью к будущей крыше. В профильной трубе на расстоянии 10 см друг от друга высверливаем отверстия под саморезы, которыми со своей стороны будут крепиться страницы поликарбоната.
    • На следующем этапе вся железная конструкция шепетильно очищается дрелью с насадкой в виде проволочной щетки от ржавчины.
    • Очищенный и обеспыленный металл красим в пара слоёв эмалью ПФ 115 либо 116.
    • По окончании покрасочных работ возможно приступать к монтажу кровли и к установке скамей.

    Вывод

    Применяя качественные и одновременно простые в плане реализации чертежи беседок из профильной трубы, вы легко справитесь с проведением монтажных работ.

    Остались вопросы, требующие пояснительных комментариев? Больше нужной информации вы сможете отыскать, взглянув видео в данной статье.

    Как сделать беседку из профильной трубы

    Жарким летним днём приятно отдохнуть в тени ажурного летнего павильона. Эти строения бывают различной формы и высоты. Данная статья посвящена возведению беседки из профильной трубы своими руками, в ней будет дана пошаговая инструкция по выполнению работ и рекомендации по выбору материалов.

    Планировка и разработка чертежа беседки

    Прежде чем приняться за работу, домашнему мастеру необходимо определиться с размерами будущего строения и его вид. Это в значительной мере зависит от того, где будет располагаться беседка. Её можно сделать как в виде отдельно стоящего павильона, так и прилегающей к дому.

    После определения нужных параметров, рекомендуется нарисовать чертёж, в котором будут учтены ширина, высота, и конфигурация. Таким образом, можно точно посчитать количество материалов, необходимых для строительства, и подготовить примерную смету.

    Несущий каркас беседки проще всего собрать из профильных труб. Они бывают с прямоугольным или квадратным сечением. Характеристики данного материала позволяют его использовать для изготовления всевозможных конструкций из металла. Опытные мастера утверждают, что он значительно лучше, чем другие виды подобных изделий, таких как уголок, круглый прокат или прутья.

    В интернете можно найти множество готовых вариантов постройки беседки из профтрубы. Любой из них можно взять за основу строительства или скорректировать под нужды потребителя. Ознакомившись с примерами, и выбрав подходящий вариант, домашний мастер может начинать постройку летнего павильона.

    Необходимые материалы и инструменты

    Далее будет подробно рассмотрен процесс возведения летнего павильона с двускатной крышей и площадью 300×540 см. Он состоит из некоторых этапов, которые необходимо выполнять последовательно. Перед началом работ следует провести подготовку инструмента и материалов.

    Потребуются:

    • прямоугольная и квадратная профильная труба сечением 4×2 и 4×4 см;
    • щебёнка средней фракции, речной песок и цемент;
    • аппарат для сварки (электрический или газовый), пачка электродов сечением 3 мм;
    • болгарка, резиновый молоток и кувалда;
    • колышки из дерева для разметки, бур для грунта;
    • водный уровень, шнур, угольник;
    • строительная рулетка и мел;
    • битум, грунтовка, щётка по железу, кисть для покраски;
    • краска для металлических поверхностей;
    • шифер, ондулин или поликарбонат для кровли.

    Выбор профильной трубы

    Этот материал весьма универсален, и применяется не только в случае изготовления несущих конструкций (под кровлю или навесы), но пригоден и для выполнения всех остальных элементов летнего павильона. Из неё можно сооружать столы, скамейки, обрешётку стен.

    Можно построить беседку только из двух материалов: металлопрофиля и сотового поликарбоната или ондулина для крыши. Дополнительной декоративности можно добиться, взяв за основу трубы с различным сечением.

    • Чем хороши профтрубы:
    • Прочностью и лёгкостью железной конструкции, достигаемой за счёт внутренних пустот.
    • Позволяют равномерно нагрузить весь каркас, включая и не металлические элементы, соединённые с ним.
    • Из них можно быстро и просто возвести строение своими руками.
    • Внешний вид будет гораздо привлекательнее, чем у изделий из прочих видов проката.
    • Удобством подгонки и стыковки мест, подлежащих соединению, чего нельзя сказать о прокате с круглым сечением.

    Для опорных столбов беседки лучше всего брать именно профиль с квадратным сечением, он гораздо крепче прямоугольного. Последний подойдёт для боковых обрешёток, держателей для ламп или фонарей, и прочих декоративных элементов, которые не подвергаются серьёзным нагрузкам.

    При строительстве летнего павильона мастеру будет нужно уметь обращаться с электроинструментом, особенно таким, как болгарка, электрическая дрель. Помимо этого, потребуются навыки сварщика, так как основная работа по сборке каркаса проводится с использованием сварочного аппарата. Крепление деталей на болты смотрится не так красиво, как аккуратный сварочный шов.

    Какой вид проката лучше выбрать для беседки:

    1. Металлический профиль — главный расходный материал, благодаря несложности в работе при таком строительстве он используется чаще всего. Лучше приобрести изделия с толщиной стен не менее 2 мм. Также не рекомендуется покупать чересчур толстые трубы, обычно они продаются не на погонный метр, а по твёрдой цене за 1 кг, поэтому при тех же габаритах будут стоить намного дороже.
    2. В случае, если мастер по любой причине выбрал круглые трубы, то толщина их стен должна быть такой же, как у квадратных. Следует учитывать, что в обработке они гораздо сложнее (особенно во время сварки). Но у данного материала есть одно неоспоримое достоинство — они гораздо дешевле, чем прямоугольные, поэтому, имея достаточный опыт, можно взять их в работу.
    3. Нужно сказать ещё об одном варианте — использовании уголка. Это вполне возможно, но нужна большая толщина металла, от 2,5 до 3 мм, так материал имеет гораздо меньшую жёсткость. Такой каркас очень хорошо смотрится, будучи обшит нарядными панелями. Профильная труба, как и уголок, может быть выполнена не только из стали, но и из алюминия. При выборе последнего материала вес летнего павильона значительно уменьшится, а его стоимость возрастёт в несколько раз, поэтому решение за потребителем.

    Пошаговая инструкция по строительству

    В качестве первого этапа проводят очистку участка, выбранного для строительства, убирают с поверхности мусор и снимают дёрн.

    Разметка места:

    1. Чтобы отметить расположение будущего фундамента, необходимо вбить в землю один из деревянных кольев.
    2. Далее требуется отмерить от данной точки длину и ширину будущей постройки, снова воткнуть колышки и натянуть между ними верёвку. В результате выйдет прямоугольник, где нужно ещё измерить диагональные линии. Если они окажутся равны, это значит, что углы выведены правильно.
    3. По выбранному проекту длина павильона 540 см, ширина — 300 см. Торцевые стороны делят пополам с помощью строительной рулетки и в этом месте делают отметку.
    4. Длину задней стены делят на три отрезка, каждая из которых равняется 180 см.
    5. Последним размечается фасад: отмеряют от каждого из углов (по направлению к центру) по 220 см, и вбивают здесь разметочные колышки. Оставшееся посредине пространство — будущий дверной проём.

    Фундамент

    Летнюю беседку из профиля можно сделать: прямоугольной, квадратной, с шестью или восемью углами, а также круглой.

    Готовый металлический каркас можно установить двумя способами:

      Забетонировать в грунте вертикально расположенные трубы, которые будут основными несущими стойками. Прочие элементы павильона будут закрепляться именно на них.

    При отсутствии капитального фундамента, такое сооружение имеет устойчивость, но, чтобы сделать пол, мастеру придётся немного приподнять нижнюю обвязку над землёй. Чаще всего в таких павильонах вместо пола выкладывают тротуарную плитку.

  • Изначально соорудить на поверхности почвы ленточный или столбчатый фундамент, также подойдёт сплошной бетонный монолит. Каркас строения требуется собрать в стороне (начиная от стоек и заканчивая нижней обвязкой), после чего его можно закрепить на подготовленном месте. Если фундамент ленточный/столбчатый, то несущие стойки конструкции требуется устанавливать на них, а уж после скреплять между собой (непосредственно на месте). В готовом виде такую беседку можно будет передвинуть только с помощью специального крана.
  • Оба варианта хороши, поэтому сложно выбрать один из них. В первом случае беседка будет более надёжной и крепкой, так как опорные стойки забетонированы. К тому же, данный способ дешевле, поскольку не предусматривает сооружение фундамента по всему периметру и нижней обвязки. Из недостатков — отсутствие пола делает невозможным использование павильона в зимнее время.

    Главное преимущество беседки на фундаменте, это наличие пола. Также хорошо, что внутренняя поверхность павильона находится на возвышении, пусть и невысоком, и не позволяет попадать внутрь помещения брызгам грязи во время непогоды.

    Изготовление столбчатого фундамента:

    1. Под каждым колышком нужно сделать полуметровое углубление в земле. Лучше всего работать с помощью ручного бура. По окончанию работы у мастера будет десяток одинаковых почвенных отверстий.
    2. Берётся крепкая квадратная профтруба (4×4 см), нарезается болгаркой на 10 трёхметровых стоек, нижние части которых требуется смазать в жидком битуме (примерно на 1/3).
    3. После того, как металлические отрезки хорошо высохнут, их опускают в пробуренные лунки, вниз обработанными концами, устанавливая ровно по центру.
    4. Далее их требуется забить кувалдой примерно на 80–90 см в грунт.
    5. Следует ещё раз проверить установку столбов на вертикальность, и, если всё в порядке, засыпать углубления доверху (на 1/3 песком, далее — щебёнкой).
    6. Для капитального укрепления поверх щебня льют жидкий раствор бетона, несколько раз протыкают заливку тонким железным щупом для того, чтобы выпустить воздух, выравнивают и оставляют застывать.

    Нижняя обвязка

    Для этого требуется взять: 6 металлических отрезков по 3 м из профиля сечением 4×4 см, 4 более тонких отрезка из трубы 4×2 см, длина каждого — 540 см. Нижняя обвязка закрепляется на забетонированных вертикальных опорах, на расстоянии примерно 90 см от грунта. Точно такие же действия проводятся по верхнему краю несущих стоек.

    Так как столбы находятся на одинаковой высоте, то проблем с размещением боковых труб и сваркой не возникнет. Перед началом выполнения данного этапа работ, рекомендуется провести разметку с помощью строительной рулетки и мела, что значительно облегчит труд мастера. После окончания осуществления верхней обвязки, необходимо уложить две трубы поперёк конструкции, они послужат жёсткой связкой. Только после этого можно приступать к сбору крыши беседки.

    Сборка и установка каркаса

    Чаще всего стальные детали соединяют в единую конструкцию сваркой, что позволяет провести работы быстро и получить хороший результат. Но следует учитывать, что иногда возникает нужда разобрать открытый летний павильон, а через некоторое время снова собрать. Необходимость обусловлена тем, что в зимнее время дачный участок надолго остаётся без охраны, и такое количество металла может быть украдено.

    Безопаснее на зиму разобрать беседку на детали и спрятать под замок до весны. В этом случае готовое изделие должно состоять из модулей, каждый из которых собран с помощью сварки, но для соединения каркаса в общее целое, мастеру придётся воспользоваться болтами и гайками.

    Читайте также:  Что плохого в кондиционере для белья

    Обычно похожие разборные домики являются соединением металлического ажурного шатра и крыши. Их можно быстро смонтировать и так же, без лишних временных затрат, разъединить на отдельные детали. Следует обратить внимание на то, что каждая грань разборного павильона должна состоять из отдельного блока. Например, прямоугольная беседка складывается из четырёх отдельных деталей (у восьмигранного шатра из восьми), которые соединяются друг с другом железными перемычками.

    Укладка пола

    Наиболее простым вариантом для этого проекта будет укладка тротуарной плитки. Но если владелец участка желает, то он может изготовить пол из досок или сделать стяжку из жидкого цемента.

    Так как дёрн был снят ещё на первом этапе работ, мастеру остаётся хорошо выровнять грунт и провести его уплотнение. Должна получиться ровная горизонтальная площадка с уклоном в один или два градуса в сторону выхода (для стока нежелательной влаги). Рекомендуется проверить её при помощи водного уровня. Регулируя этот показатель, можно снять излишек грунта в одном месте и добавить в другом.

    Подготовленная поверхность высыпается песком, слой которого не может быть менее 1 см. Вдоль периметра садового павильона копают неглубокую (10–15 см) канаву и устанавливают в неё боковые бордюры. Вслед за этим начинают укладывать слой тротуарной плитки на песчаную «подушку».

    По окончании укладки плитки, на пол высыпают примерно половину ведра мелкого речного песка, предварительно просеянного через сито. Орудуя веником, заполняют им полости в швах, после чего обильно увлажняют водой из пульверизатора. Неиспользованные песчаные крупинки выметают за порог.

    Изготовление крыши

    Согласно данному проекту, в каркас крыши будут включены: два боковых ската, основание и перемычки. Работы проводятся с профильной трубой сечением 2×4 см. Но материал следует предварительно нарезать: на 8 отрезков по 200 см, 4 — по 300 см и 3 — по 540 см.

    Описание процесса:

    1. Из заготовок собирают с помощью сварки прямоугольник, полностью соответствующий размерам конструкции беседки.
    2. К каждому из его боковых торцов приваривают по два металлических отрезка длиной 200 см, при этом они должны быть наклонены так, чтобы образовались очертания двускатной крыши.
    3. Также важно, чтобы каждый из четырёх обрезков трубы выступал на 5 см ниже места соединения с прямоугольником. Идентично располагаются (через равные промежутки) на раме крыши и закрепляются остальные 6 кусков профиля.
    4. Чтобы укрепить конёк крыши, вдоль него приваривают одну из длинных деталей (540 см), а две оставшиеся — по низу ската кровли.
    5. Сборку крыши осуществляют на земле, после того как она будет готова, её необходимо поднять и установить на верхнюю часть беседки, поверх обвязки. Эту работу делают с несколькими помощниками. Последним этапом в сборке кровли становится её закрепление точечной сваркой по верхним углам каркаса. Эти места перед покраской тщательно зачищают щёткой по металлу. Готовое сооружение покрывают грунтовкой, а позже — краской для улицы.
    6. В качестве кровли владелец садового участка может выбирать любой материал, который ему нравится: сотовый или монолитный поликарбонат, шифер, ондулин. Лист материала обрезают по размеру ската крыши, поднимают наверх и укладывают на каркас, после чего фиксируют на саморезы.

    Обшивка стен

    Владелец участка может не утруждаться, и оставить беседку как есть. Но для украшения можно закрыть её боковые проёмы льняными или ситцевыми шторами и скрыть отдыхающих в ней людей от жаркого солнца и посторонних взглядов. Также желательно поместить по боковым стенам декоративные решётки из металла или дерева, что добавит садовому помещению привлекательности.

    Вместо штор или фигурных решёток можно установить боковые панели из цветного или прозрачного поликарбоната. Любой вариант отделки зависит только от фантазии и финансовых возможностей домашнего мастера.

    Декорирование постройки

    Также садовый павильон желательно оборудовать мангалом или печкой для барбекю, удобным столом и несколькими лавочками. Стоит провести внутрь электричество и установить по бокам от входа уличные напольные фонари. Если позволяет место, устанавливают кресло-качалку для послеобеденного отдыха или чтения. Желательно предусмотреть наличие в помещении нескольких декоративных подушек и уютного, мягкого пледа.

    Постройка беседки из профильной трубы своими руками – фото примеры

    Дача — это место, где нужно не только копаться в огороде, пересчитывать свои грядки или собирать урожай, а еще время от времени отдыхать от городской суеты. Прочитайте полезную статью – описание: как сделать беседки из профильной трубы своими руками – фото примеры:

    Ведь в наше время дачники все чаще обустраивают свои владения дополнительными конструкциями для отдыха. Если есть возможность и определенные навыки, почему бы не сделать все самостоятельно? Например, место, где можно просто посидеть или спрятаться от солнца.

    Такие конструкции из профильного металла всегда выглядят интересно, и пользуются спросом. Главное, что необходимо для возведения беседок – это умение пользоваться сварочным аппаратом и делать это достаточно хорошо. В статье подробно описаны этапы работы с профильными трубами. Но для начала, необходимо разобраться.

    Что представляет собой профильная труба

    Профильная труба, в отличие от стандартного аналога, не имеет объёма. Её особенностью является легкость и практичность. Изготавливается в основном из углеродистой или низколегированной стали. Последнее время, часто используется в сфере строительства.

    По форме профильные трубы могут быть:
    • Овальные
    • Прямоугольные
    • Плоскоовальные
    • Квадратные

    Наиболее устойчивая форма — квадратная. Для возведения беседки из профильной трубы квадратной формы нужно принимать во внимание её положительные особенности:
    • Легкость
    • Гибкость
    • Устойчивость
    • Повышенная сопротивляемость от коррозийного налета
    • Легко соединяется с другими частями конструкции
    • Не дорогой материал

    Какие параметры профильной трубы использовать?

    В основном для сборки беседки из профильной трубы используют не толстый металл, но и не слишком тонкий. Ищут середину. Примерно 3-4 мм. Так как её продают цена/кг. Поэтому увесистую сваю брать не выгодно, да и ни к чему.

    Если использовать круглую профильную трубу, тут есть плюс и минус. Дешевый материал, но сложнее будет приварить её к конструкции.

    Беседка своими руками из профильной трубы изготавливается по определенным формам, которые указаны.

    Формы и виды сборок

    Беседка из профильной трубы бывает нескольких форм:

    • Прямоугольной,
    • Квадратной,
    • Шестиугольной,
    • Круглой,
    • Восьмигранной.

    Что бы воплотить в жизнь свою мечту и построить беседку, нужно знать два способа сборки.

    1. Профильные трубы, расположенные вертикально бетонируются в землю. Остальная часть конструкции крепится к этим сваям. В данном способе наличие фундамента не актуально. Вместо пола, территорию посыпают песком, бетонируют или выкладывают плитку.

    2. Второй способ подразумевает наличие фундамента. На месте заливают монолитную плитку или фиксируют каркас, как при первом варианте, только сваи намного короче. На них крепится, уже готовая конструкция. Сооружение поднимают с помощью крана и устанавливают.

    Беседка из профильной трубы делается как первым, так и вторым способом. Определить какой лучше? По надежности и креплению – первый вариант. Стойки фиксируются с помощью бетона. К тому же потребуется меньше материала и сэкономит бюджет.
    Второй вариант сборки более сложный в исполнении, но имеет ряд преимуществ:

    • Красивый дизайн
    • Возможность наличия пола из теплого материала (дерево, пластик)
    • Влага не разрушит конструкцию

    Способы сборки

    Беседка из профильной трубы может быть как сборной, так и спаянной. Все зависит от вашего желания. Чаще всего конечно спаивают сталь, а из алюминия лучше делать сборную конструкцию. Просто если дачный массив не охраняется в зимний период, то сооружение могут разобрать на железки. Будет очень обидно.

    Подготовка к работе

    Сделанная беседка своими руками из профильной трубы – это получение определенных навыков в сфере строительства. И что бы прошло все гладко, необходимо подготовить и продумать все заранее.

    Первым делом закупаем металл. Использовать для опор следующие параметры труб:

    • 50 на 50 мм – если кровельный материал, который вы хотите использовать это не шифер.
    • 75 на 75 мм – если кровельный материал это шифер.
    • 20 на 30 мм – трубки для распорок и перемычек.
    Для маленькой беседки длиной три на три метра, высотой два метра и кровлей из поликарбоната понадобится профильная труба квадратной формы:

    1) 50 на 50 мм. Длина 13 метров (с запасом).
    2) 40 на 40 мм. Длина 15 метров.
    3) 20 на 20 мм. Длина 6 метров
    4) 40 на 20 мм. Длина 30 метров.

    Выбираем место и форму беседки

    Не маловажная задача – это выбор места. Лучшее расположение беседки из профильной трубы это не на территории вблизи дома, но и не слишком далеко. Метра четыре от дома — идеальный вариант. И убедитесь, что сооружение в итоге будет видно. Это все — таки украшение двора.

    Второй этап – определиться с формой беседки. Составить чертеж. Если вы уверены в своих силах и обладаете строительными навыками. Можете возвести шестигранную беседку в изящном исполнении, как на фото.

    Если это ваш первый опыт, возьмитесь за квадратную или прямоугольную конструкцию. Сведите риски к нулю, и у вас не будет проблем с сооружением кровли.

    Материал и инструменты для изготовления беседки

    Беседка своими руками из профильной трубы, сделанная бюджетным способом, может прослужить долгие годы и не потребует дополнительной реконструкции с течением времени. Что бы соорудить её нам потребуется:

    • Профильные трубы (метраж зависит от размеров беседки). Берите с запасом.
    • Бетонный раствор (цемент, вода, песок)
    • Поликарбонат
    • Деревянная или пластиковая фурнитура (на ваш выбор). Можете вообще не использовать её.
    • Грунтовка или краска

    А так же вам нужно иметь в своем арсенале следующие инструменты:

    • Электродрель с набором сверл для работы по металлу
    • Болгарка
    • Сварочное оборудование
    • Швеллерные балки
    • Штыковая лопата
    • Само резы по металлу и терма шайбы под цвет отделочного материала

    Сборка каркаса

    Если площадка засажена, то потребуется снять плодородный слой. Потом засыпьте неровность песком или натуральным слоем, который лежал. Не вздумайте сажать цветочки на этой территории, если они прорастут, избавиться от сорняков будет сложно.

    Теперь можно приступать к работе. Запаситесь прохладной водой и мороженым. На работу уйдет примерно 10 часов, и беседка своими руками из профильной трубы будет сделана.

    Выкопайте ямы для свай примерно на 50-60 сантиметров. Делать это лучше с помощью бура (держите крепко). После того, как все лунки будут выкопаны, установите трубу на 90 градусов. Закидайте ямку осколками кирпича и зафиксируйте столб. Для устойчивости опытные установщики приваривают к свае “пятку”. Выставленную стойку залейте бетонным раствором. Одна лопата цемента на три таких же песка. Получился жидкий раствор. Если это не получилось, используйте совет ниже.

    Полезный совет: если цемент получился густой, используйте палку, что бы раствор заполнил яму.

    Что бы обеспечить беседки длительный срок службы и защитить её от влаги наносят слой грунтовки на металл, расположенный у основания соприкосновения с землей. Завершив установку опор, переходите к сварке верхних и нижних обвязок.

    Нижняя обвязка

    При изготовке нижней обвязки используйте трубы толщиной 50 на 50 мм. Выкладываете их и проверяете градус угла. При необходимости корректируете. Из трубы меньшей толщины делаете парочку перемычек. На них будет опираться пол. Места сварки замазываете грунтом.

    Верхняя обвязка и перила

    Устанавливаете высоту перил примерно 100 см. Но это не обязательный параметр. Можно их даже не использовать, если вы будете покрывать полностью всю конструкцию поликарбонатом.

    Для обвязки используете трубы толщиной 40 на 20 см. Для прочности ввариваете между обвязками по две стойки к каждой стороне, кроме проема. А то можно и увлечься.

    Сборка кровли

    Выбираем метод, которым будем крыть крышу. Все зависит от вашего материала кровли:

    • Под шифер используются деревянные стропила
    • Под поликарбонат – металлические стропила

    Металлические стропила

    Сварка стропил – это еще одна из главных задач, которые могут облегчить прокладку кровли беседки. Выбирайте такие же трубы, как и для опорных свай и необходимый прокладочный угол должен быть 10-15 градусов.

    Если вы решили построить большую беседку, вам необходимо между стропилами создать еще одну систему распорок. А внутри контура каждые 35 см вварим тонкую профильную трубку. Это придаст не только эффект прочности, но и улучшит вид конструкции в целом.

    Следующим этапом вам потребуется заранее приготовленный поликарбонат. Высверливаем дырочки под болты. Растягиваем материал по всему периметру и с помощью саморезов и терма шайб прикрепляем пластик. Крыша, не пропускающая лучи света и капли дождя готова.

    Деревянная конструкция кровли

    Беседка своими руками из профильной трубы может собираться с помощью деревянных стропил. Для этого выбираем брусок примерно 80 на 40 мм и под основу черепицы прокладываем влагостойкую фанеру.

    В торцы свай, на которых держится конструкция, забиваем бруски 6 см. К ним будут крепиться стропила. После операции срежете лишнее.
    Приступим к основному, вырезаем стропила в количестве четырех по 3 метра (лишнее срежете потом). Главное правильно их соединить на пике конструкции.

    Первым делом соедините сначала два бруса. Не нужное подпилите. После чего, создайте уклон, сбив гвоздями длину. Подпилите снова до результативного итога. Проделайте аналоги для двух оставшихся бруса и для прочности прикрепите металлические уголки из нержавеющей стали.

    Обработайте полученную деревянную конструкцию с помощью антисептика и морилки. Можете покрыть лаком. Дождь не должен разрушить конструкцию.

    Выложите по центру дополнительную деревянную стойку, И прибейте к ней брусок 90 см. Это требуется для того, что бы вода с крыши не затекала внутрь.

    Наберитесь сил, попейте водички. Вам предстоит водрузить собранную на земле деревянную конструкцию наверх беседки. Верхушка должна опереться на брусок. Установите конструкцию строго по центру, проверьте отвесом градус вертикальности бруска. Если все готово и стоит нормально, закрепите концы стропил к пробкам, которые вбивали. Снимите подпорку и можете монтировать любой выбранный материал.

    Отделка беседки

    Беседка своими руками из профильной трубы почти закончена. Осталось сделать сиденья, поставить стулья и обшить конструкцию. Тут уже никто не поможет, так как каждый волен выбирать свое. Зависит от фантазии.

    Можно подварить оставшиеся трубки к конструкции и выполнить какие-нибудь узоры или закрыть беседку со всех сторон железным листом, оставив только вход. Выбирайте сами.

    Полезное видео — как согнуть трубу без трубогиба

    Ссылка на основную публикацию
